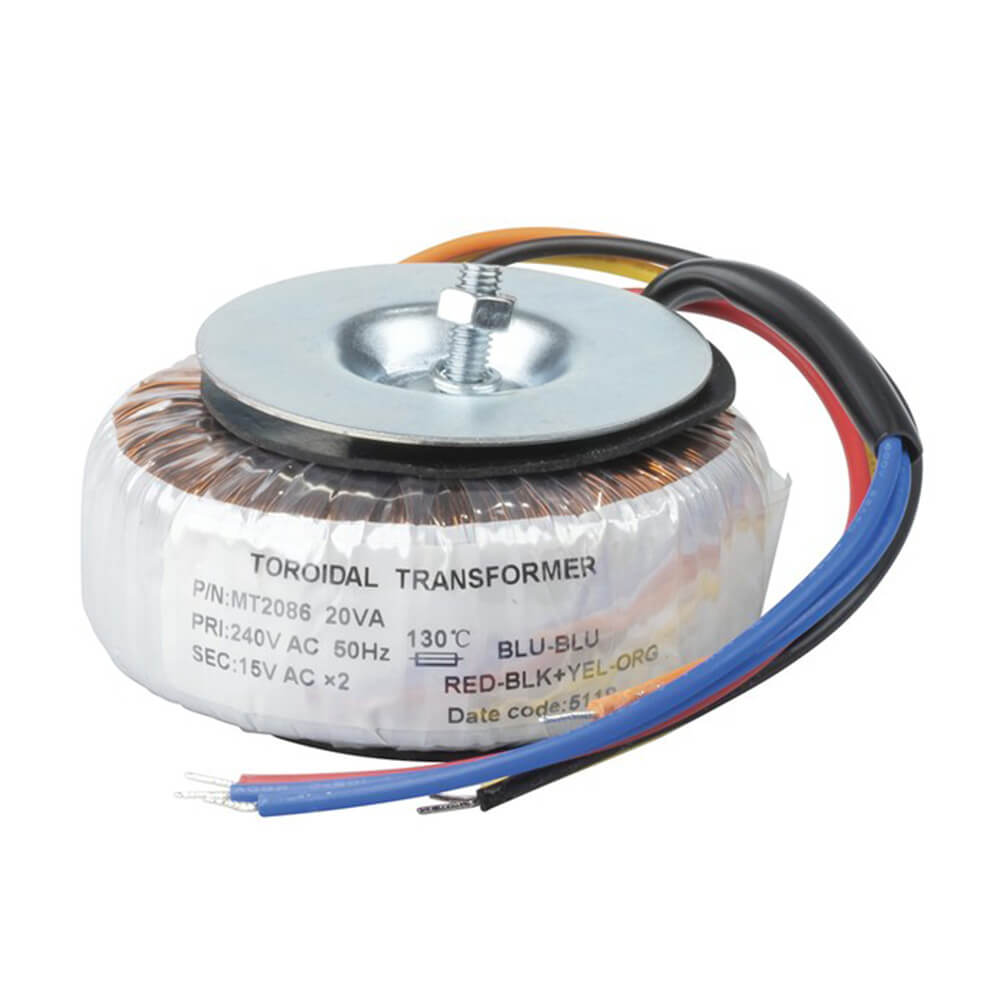

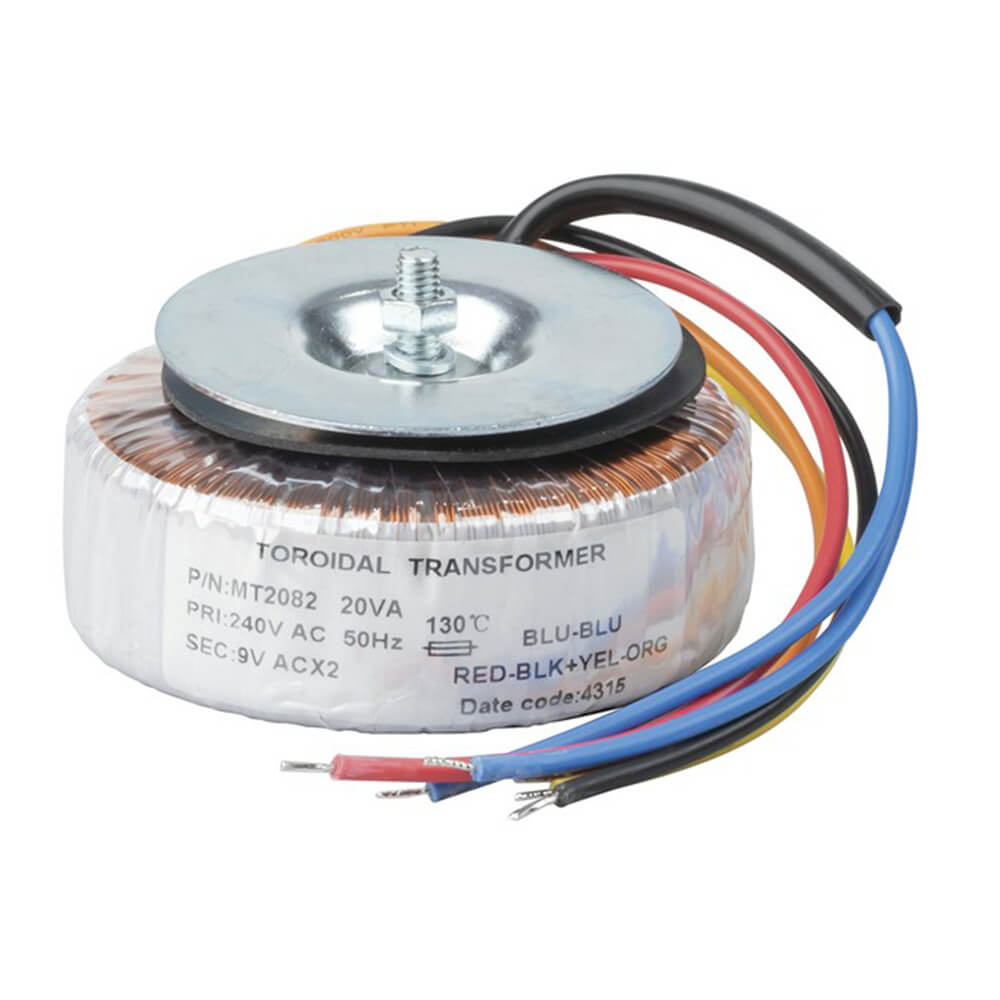

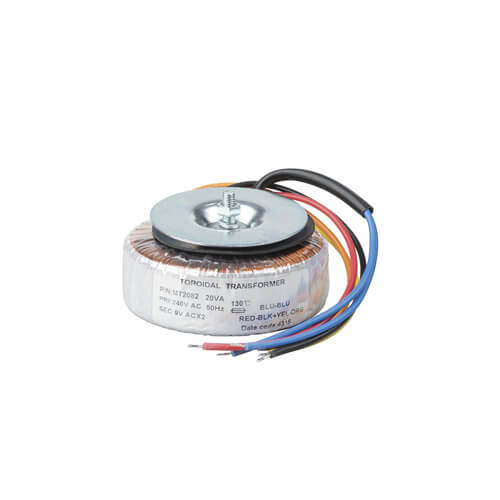

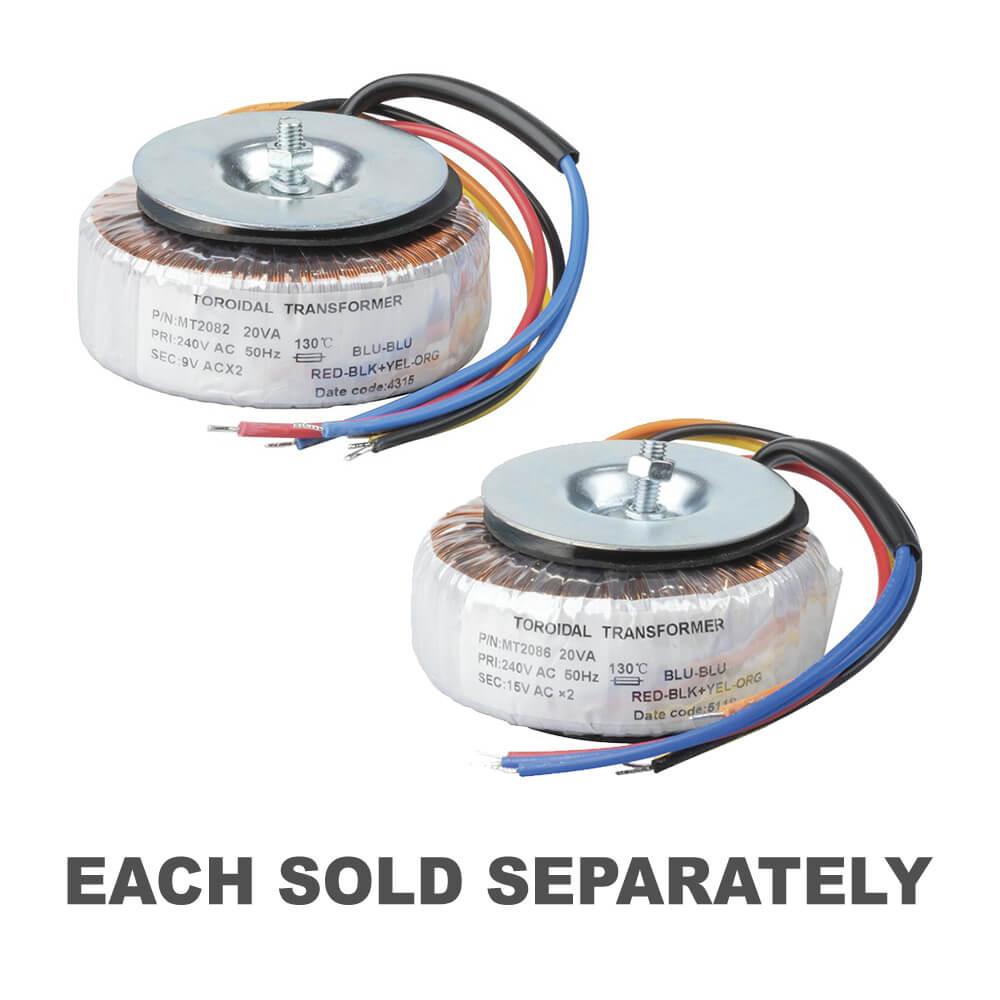

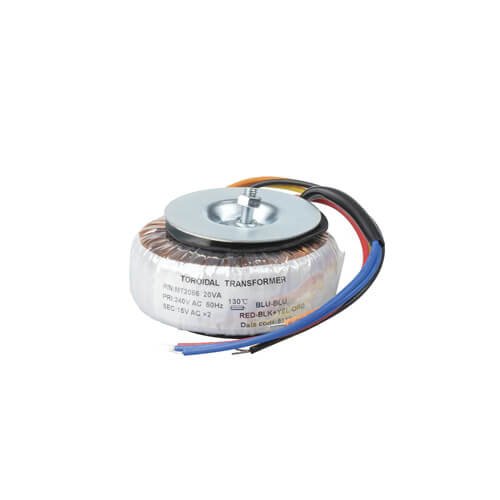

Transformador de baixo perfil toroidal (20V)

Por que um toróide?

- Tamanho e peso menores para atender aos requisitos modernos e magros

- baixo ruído induzido eletricamente exigido por equipamentos compactos

- Alta eficiência que permite a classificação conservadora, mantendo as vantagens de tamanho

- Montagem simples, rápida e de parafuso único

Os transformadores toroidais agora são aceitos como o padrão no setor, o modo de qualidade para a ISO 9000 ultrapassando o tipo laminado obsoleto. A indústria foi rápida em reconhecer a vantagem que os toroidais oferecem em tamanho, peso e campo de irradiado inferior.

Ratinas atuais em transformadores toroidais. Pode ser usado de 2 maneiras:-

A) Ambos os enrolamentos secundários em série - Volts duplos

B) Ambos os enrolamentos secundários em AMPs paralelos - mais altos. Os enrolamentos precisam ser conectados em Pahse.

20VA de baixo perfil

A altura é de apenas 32 mm, o que significa que eles se encaixam em uma caixa de 44 mm.

- Tamanho 0/d 75, I/D 27 x 32mm

Série secundária paralela secundária

Gato. MT-2082 9+9 volts 1

Product Specifications

• Classificação da corrente CA: 2.22a
• Classificação de tensão CA: 18V
• Potência máxima: 20VA
• Altura: 32 mm
• Diâmetro: 75 mm
• Volume embalado: 0,41L
• Peso embalado: 0,62 kg
• Comprimento embalado: 10,8 cm
• Largura embalada: 9,4cm
• Altura embalada: 4cm
• Tipo de transformador: toroidal
• Configuração do enrolamento secundário: enrolamento duplo
• Diâmetro: 27 mm
